Pivot System

Sistema a cerniera per porte battenti con apertura fino a 180°

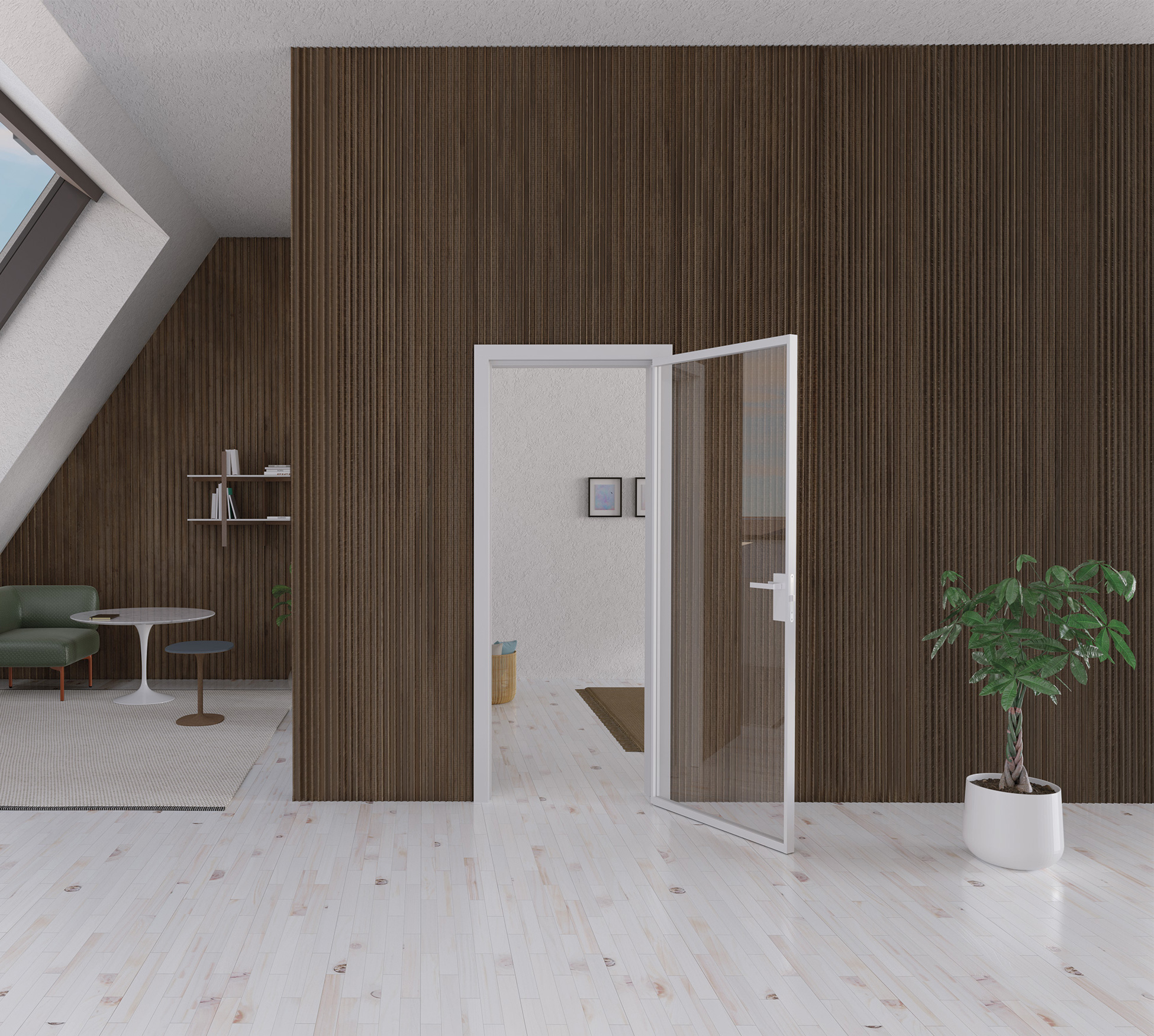

La porta, protagonista

La porta oggi si spoglia della sua veste più funzionale e diventa parte fondamentale dell’arredamento

Oggi la porta è diventata un elemento fondamentale dell’arredamento.
La porta (battente o scorrevole) si integra con l’ambiente della casa, divide lo spazio, ma arreda essa stessa.
Non è più un elemento separato della casa, qualcosa di secondario o di poco conto, ma anzi, assume un significato primario e contribuisce al senso estetico di tutto l’ambiente.
Terno Scorrevoli, da sempre attenta alle problematiche funzionali ed estetiche del mercato, propone oggi una nuova tipologia di porta che va ad integrare ulteriormente la già ampissima gamma di porte scorrevoli esterno muro del suo catalogo.

Pivot System

Un sistema pratico, funzionale ed elegante

Il sistema Pivot è stato progettato per soddisfare tutte le esigenze di installazione

Il sistema Pivot presenta: una coppia di cerniere con asse decentrato, i gusci per le maniglie e gli attacchi in Zama.

L’installazione del sistema Pivot avviene sia sul telaio in alluminio della serie Universal (con vetri da 6 a 8 mm), oppure su porte in legno, integrandosi quindi allo stipite telescopico con sistema di aggancio brevettato.

I componenti Pivot vengono installati anche sul sistema di pareti attrezzate GRiD System, mediante i pali che questo sistema modulare prevede.

I profili e gli estrusi del sistema offrono la pratica possibilità di adattare la misura dell’intero telaio al vano a disposizione: semplicemente occorre rifilare gli estrusi in misura con un taglio a 90°.

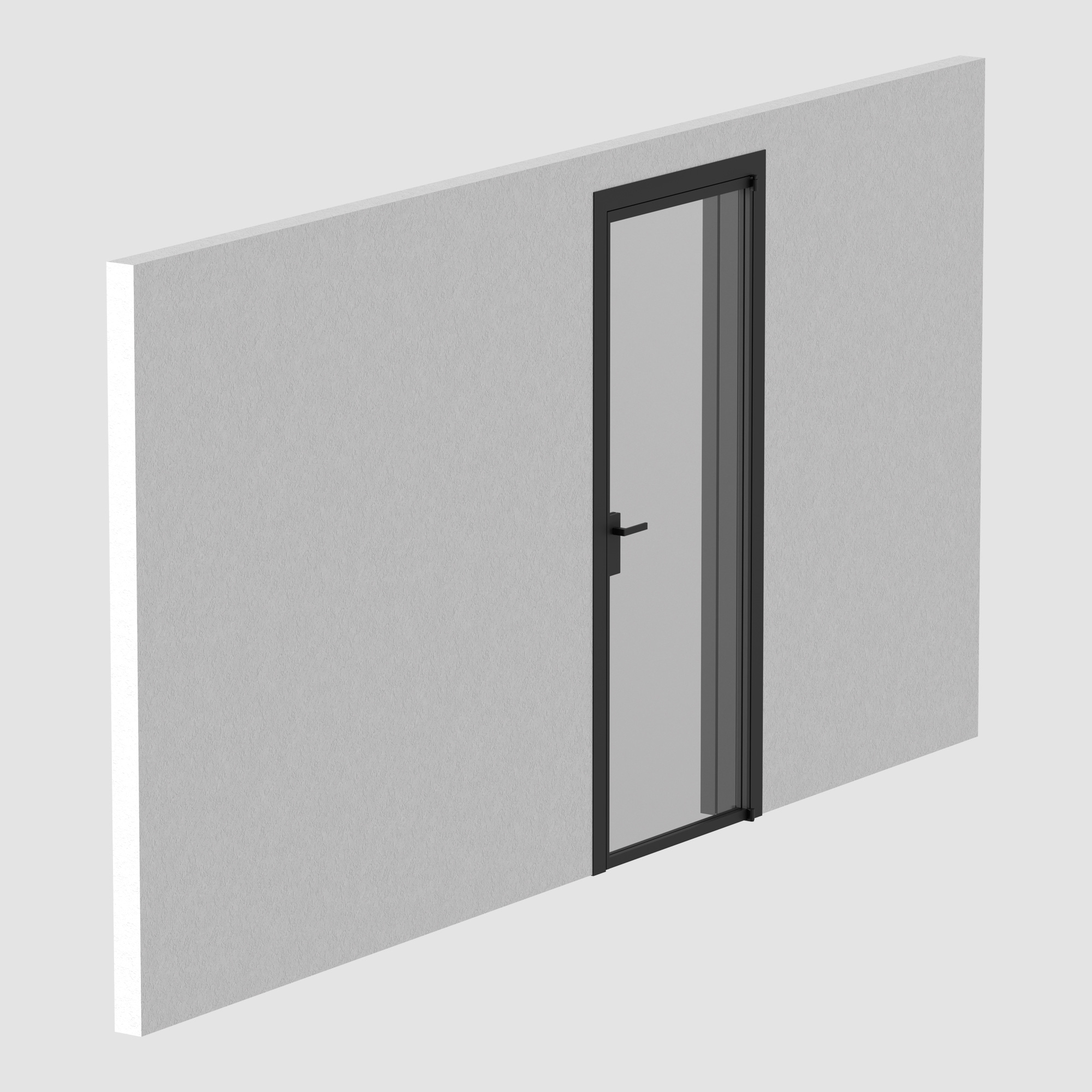

Sistema Pivot + Telaio Universal + Stipite telescopico Sistema Pivot + Telaio Universal + Stipite telescopico

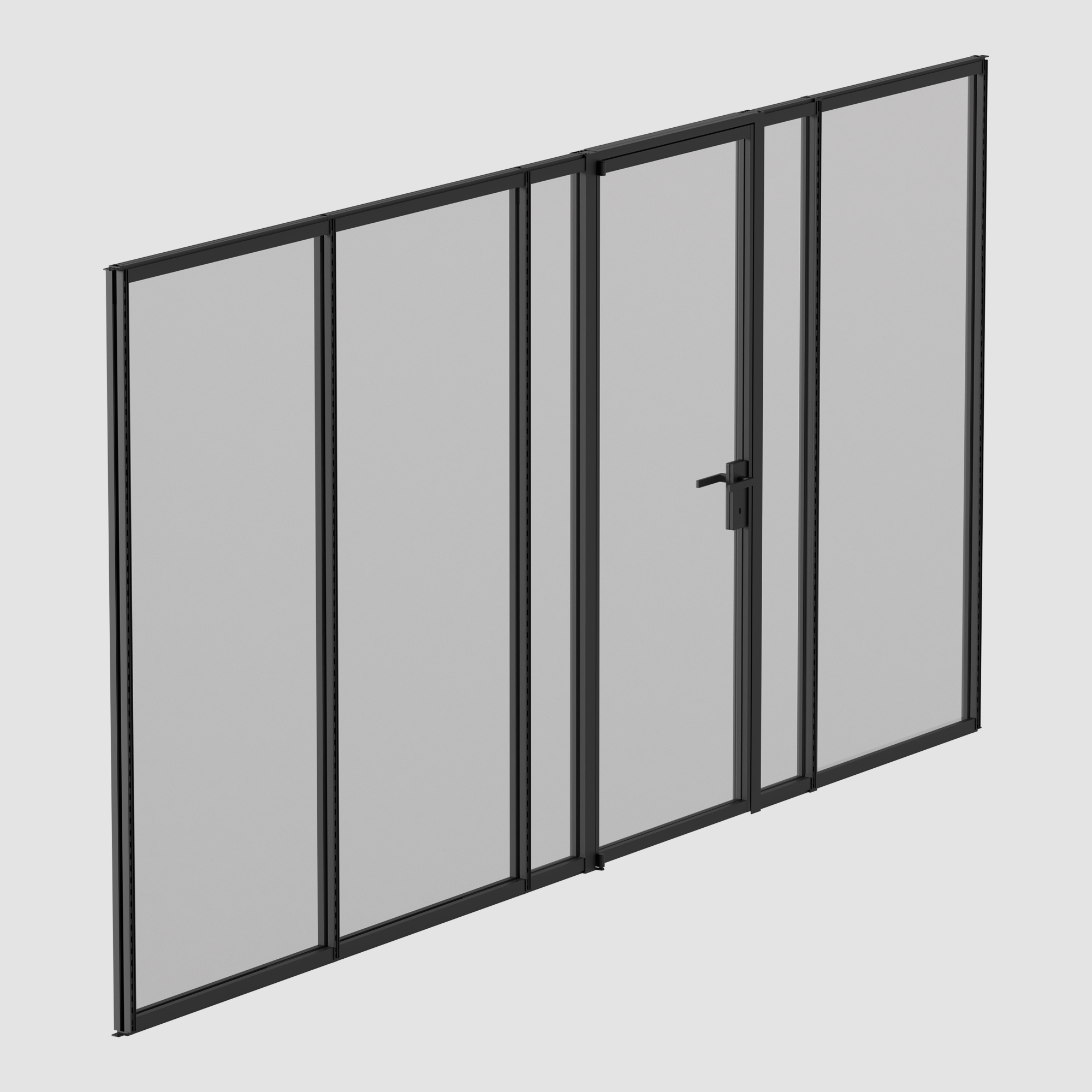

Sistema Pivot + GRiD System Sistema Pivot + GRiD System
Cerniere con regolazioni integrate

Cerniere con regolazioni integrate

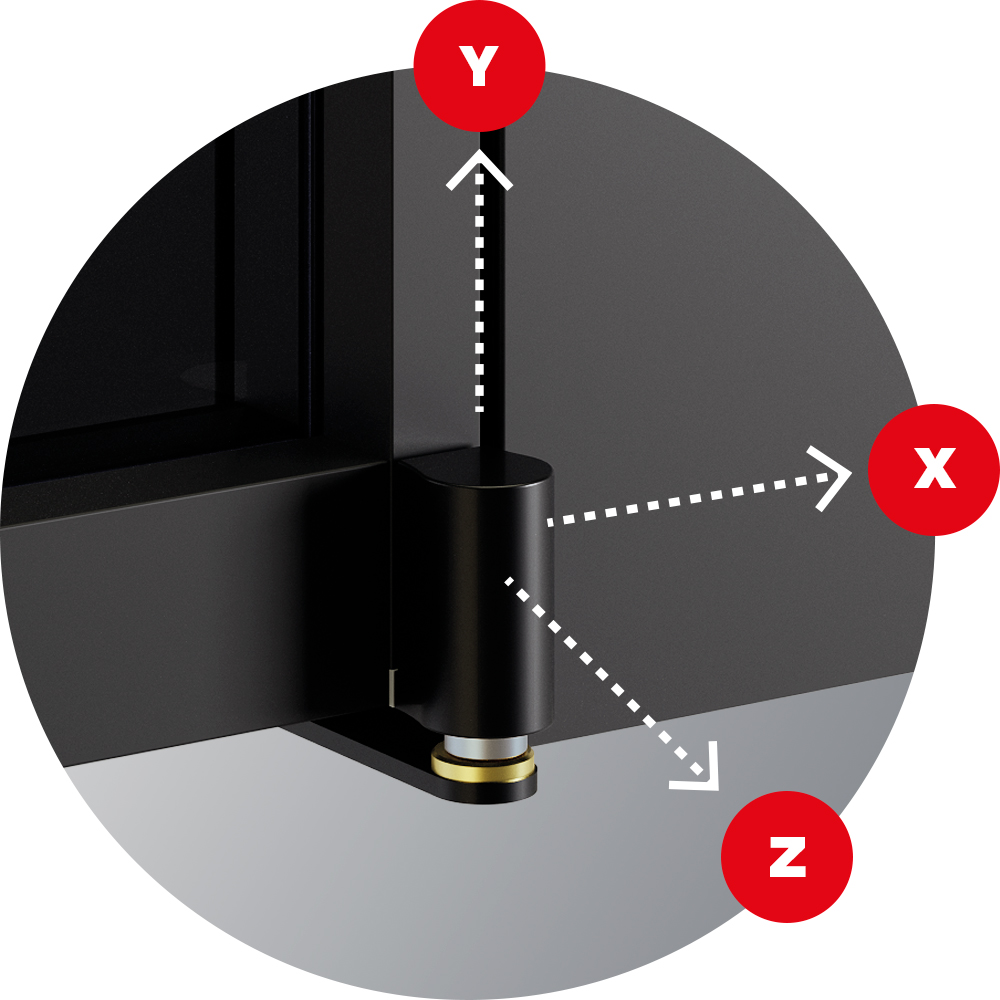

Il sistema Pivot è di facile installazione e molto flessibile, grazie alle sue cerniere regolabili sui 3 assi:

  • Regolazione in altezza
  • Regolazione dell’offset frontale, per allineare la porta frontalmente al telaio
  • Regolazione dell’inclinazione laterale della porta, per uniformare la fuga fra porta e stipite, lungo i 3 lati della porta (è escluso l’inferiore)

Regolando le cerniere inferiori e superiori, la porta viene calibrata in altezza. Con la medesima regolazione, la porta viene anche allineata frontalmente al telaio e ne viene calibrata l’inclinazione laterale. Con il sistema Pivot, non sono necessarie ulteriori lavorazioni sul telaio in alluminio per l’applicazione della cerniera. Inoltre, le cerniere del sistema si adattano al traverso del Telaio Universal, grazie ad un'altezza ridotta di soli 38 mm.

Lo stipite telescopico

Sistema di aggancio telescopico brevettato senza viti

Il sistema viene integrato dall'innovativo stipite con funzione telescopica brevettata senza viti che ne permette l'installazione su tutti i muri esistenti, con spessori che variano dai 100 ai 150 mm.

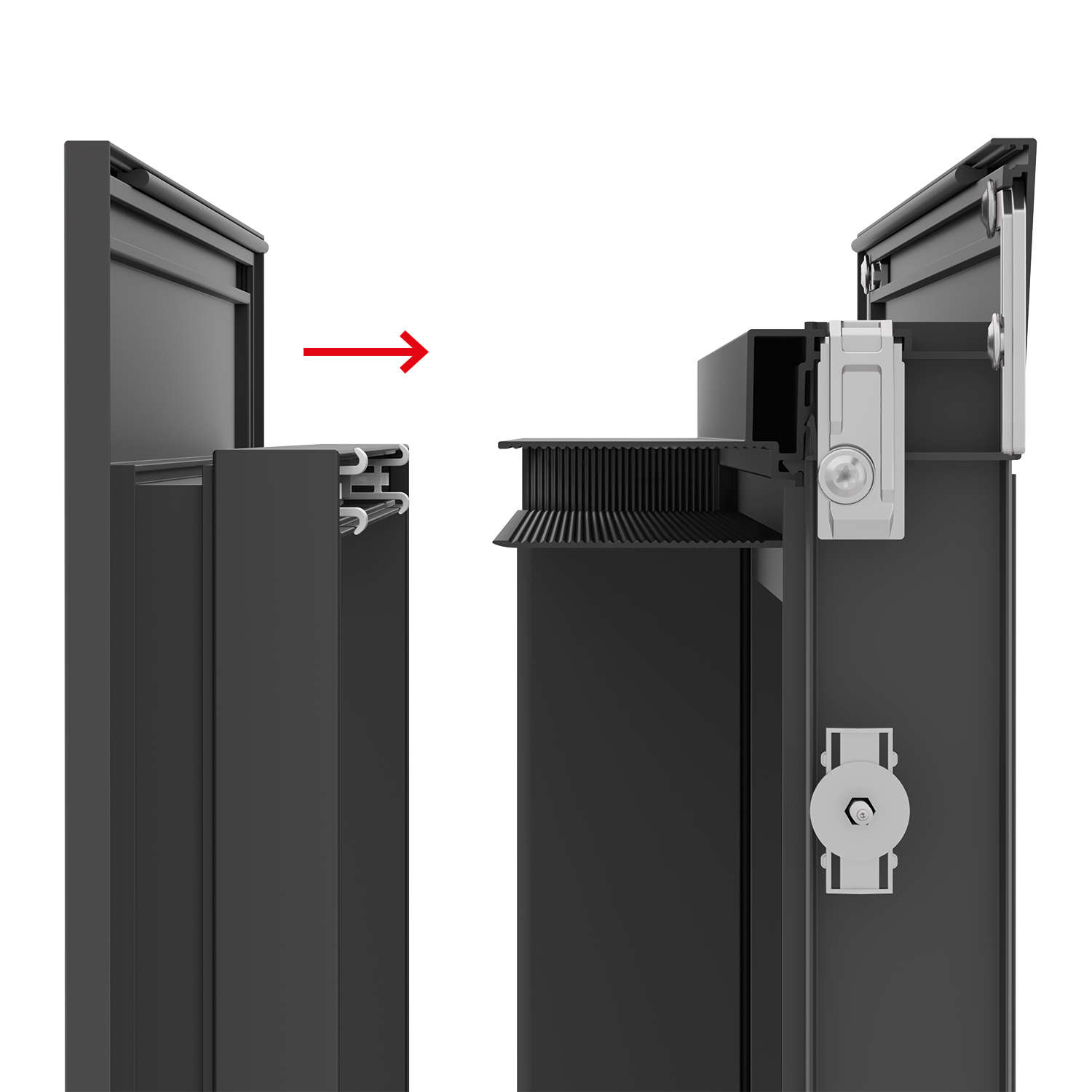

Step N.1

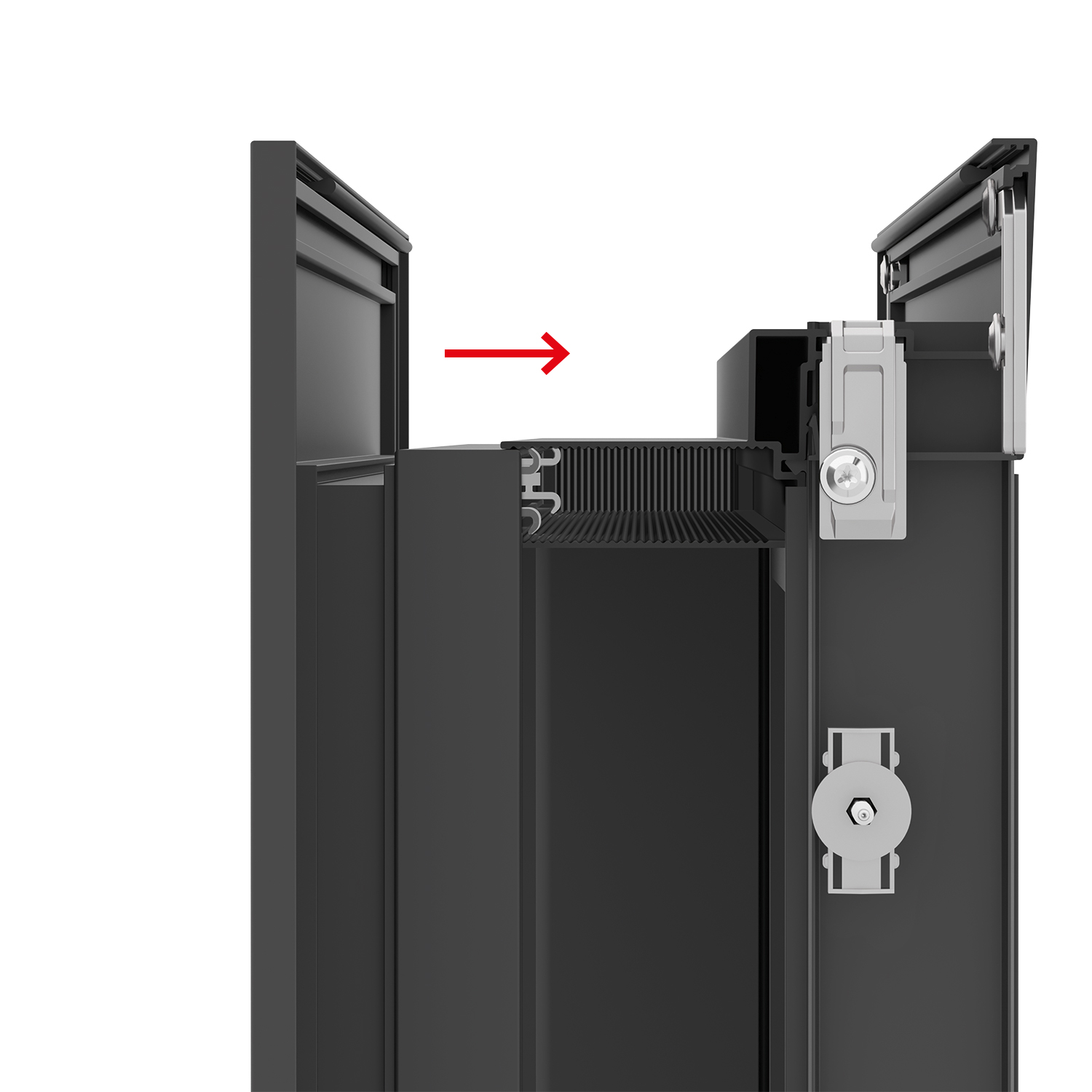

Step N.2
Step N.3

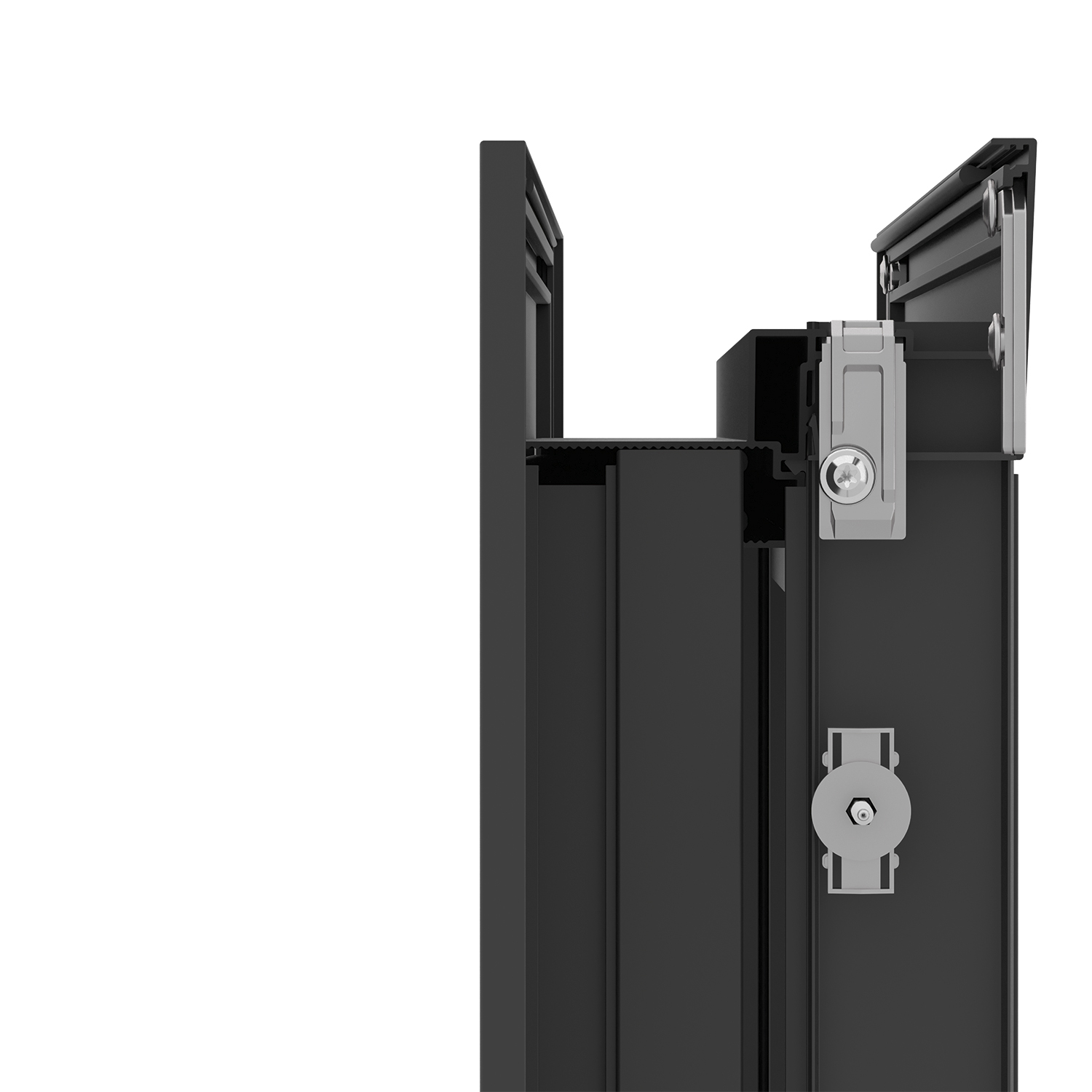

Step N.4

Grazie agli snap inseriti per la regolazione, che permettono un posizionamento indipendente tra di loro, lo stipite è in grado di adattarsi facilmente a qualsiasi vano esistente, grazie alla sua flessibilità: viene così risolto il problema del "fuori-piombo" presente in moltissimi muri preesistenti. Gli snap per la regolazione possono essere inseriti e spostati all’occorrenza, in base alle esigenze di montaggio. Una volta alloggiati nella posizione desiderata, gli snap possono essere fermati e fissati, tramite l’apposita leva presente sullo snap stesso.

Qualsiasi sia l’esigenza di arredo di una casa, il sistema Pivot risponde adeguatamente poiché è in grado di integrarsi con lo stipite telescopico Terno Scorrevoli, ma anche con gli stipiti tradizionali presenti sul mercato.

Caratteristiche del sistema Pivot

Lo stesso kit del sistema Pivot si adatta a diverse applicazioni:

  • Soluzione a tirare — permette un’apertura fino a 180°.
  • Soluzione a spingere — permette un’apertura fino a 90°.
  • Apertura a destra.
  • Apertura a sinistra.
  • Dimensioni massime porta: 1000 x 3000 mm
  • Portata massima: 80 kg (per porta)
  • Installazione su:
       —  Telaio Universal + Stipite
       —  Porta in Legno + Stipite
       —  Sistema GRiD per pareti attrezzate
Pivot System
Soluzione a tirare
Apertura fino a 180°
Pivot System
Soluzione a spingere
Apertura fino a 90°
